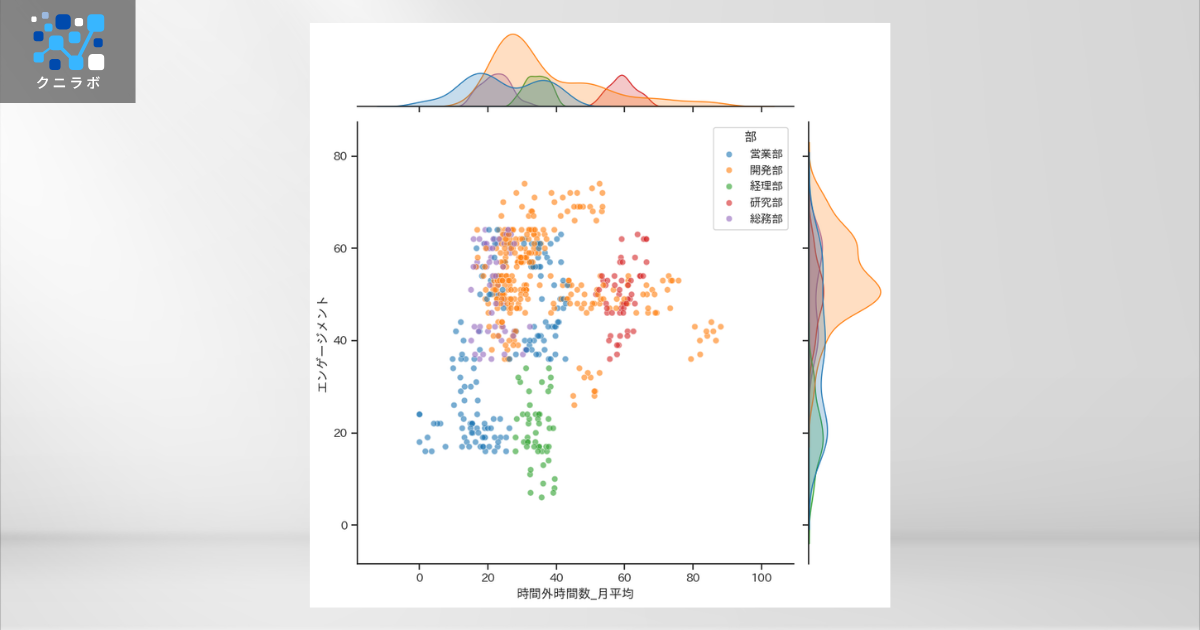

散布図とKDEプロットを組み合わせたジョイントプロットによる人事データの可視化例です。2つの量的変数による2次元空間上に、各データがどのように分布しているか確認するために利用します。
人事データ可視化の例
人事データ可視化の狙い
- 働き方とエンゲージメントの関係が職場によってどのように異なるのか考察したい。
人事データ可視化アプローチ
利用するグラフ
以下2つのグラフを組み合わせたジョイントプロット。
- 散布図： 量的変数と量的変数の関係を可視化。
- KDE（カーネル密度推定）： 量的変数の分布を滑らかな曲線で近似して確認する。
アプローチ
- 時間外時間数とエンゲージメントの関係を散布図で可視化する。
- 職場別の傾向を把握するため、カテゴリカル変数である部の情報を用いて色分けする。
- 点の重なりが多いため、横軸・縦軸それぞれの量的変数に対して部別の分布を確認すべく、KDEによる可視化を行う。
- 全体を把握しながら職場別の傾向や特徴を探る。
グラフの作り方
- Pythonのseaborn.jointplotを使った可視化例。
import pandas as pd
import matplotlib.pyplot as plt
import matplotlib.ticker as ticker
import japanize_matplotlib
import seaborn as sns
sns.set_theme(style='ticks')
japanize_matplotlib.japanize()
# データの読み込み
df_hr = pd.read_csv('./hr-toydata-basic-600.csv')
# グラフ
sns.jointplot(data=df_hr, x='時間外時間数_月平均', y='エンゲージメント', hue='部', height=8, alpha=0.6, palette='tab10')この記事で使ったデータ
以下のページでデータを配布しています。
